Ремонт провода наушников — замена с пайкой и без паяльника
Ремонт кабеля (провода) наушников не так сложен, как может показаться. Для этого понадобится минимальный набор инструментов и «прямые руки». 😉 В данной статье рассмотрим нюансы того, как заменить или соединить провода наушников.
Кроме обычного сценария (спаять), рассмотрим и то, как починить наушники (их провод) без паяльника. Для тех, кто с ним не в ладах. 😉
Что нужно для замены провода в наушниках?
Замена кабеля в наушниках требует не особенно большого «арсенала»:
- Паяльник (можно самый недорогой);
- Олово (желательно не самое дешевое);
- Канифоль (любая);
- Канцелярский нож для разборки наушников (можно просто лезвие от него);
- Отвертки маленькие крестовая и по надобности прямая (если у вас полноразмерные\накладные наушники, и для их разборки требуется данный инструмент);
- Сам провод (новый, купленный);
- Термоусадка или изолента (для изолирования места спайки провода со штекером или, если нужна замена части провода)
- Тюбик суперклея для скрепления провода внутри наушника и корпуса самого наушника в случае поломки защелок корпуса или для «затычек» и вкладышей, корпусы которых собраны на клею изначально;
- Мультиметр (необязательно но желательно, это облегчит работу по определению распайки в проводе).
Где купить провода для наушников?
Чтобы поменять провод на наушниках, этот самый провод нужно купить (привет от кэпа 😆 ). И мест, где это можно сделать – немало.
- Магазины электроники или радиорынок. Ищем кабели в аудио-принадлежностях.
- Специализированные магазины наушников\аудио-техники. Там можно найти, например, более качественный провод.
- Авито, Юла и тому подобные площадки продажи всего с рук. Лучше всего выбирать продавца в своём городе, чтобы получить при личной встрече.
- AliExpress и другие аналогичные «маркетплейсы».
Виды проводов в наушниках и распиновка
Давайте рассмотрим схемы основных видов проводов. Для наглядности используем следующие обозначения.
- Зеленый провод наушников — левый канал;
- Красный провод наушников — правый канал;
- Желтый провод наушников — общий (масса);
- Синий провод наушников — микрофон и кнопки управления.
Схемы на примере внутриканальных (вакуумных). Для остальных наушников всё так же.
- Моно-наушники. Штекер на 2 пина 2 провода (жилы) .Также может быть вариант с одним наушником:
- Штекер на три пина без микрофона и кнопок управления (наушники с 3 проводами/жилами):

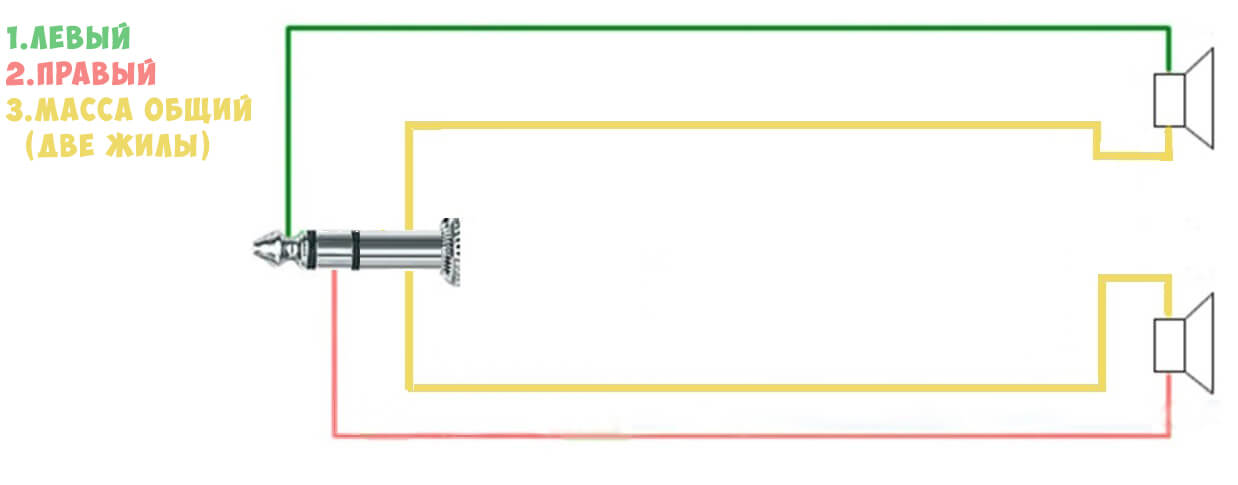

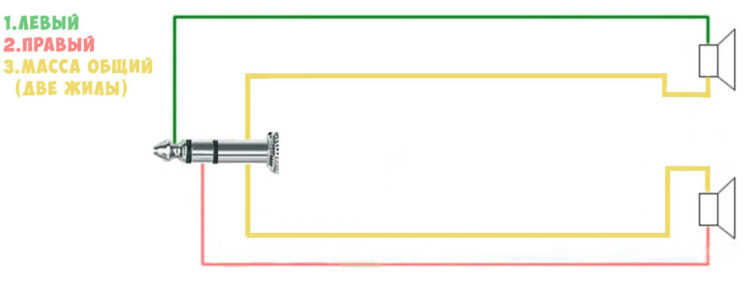

- Штекер на три пина без микрофона и кнопок управления (наушники с 4 проводами/жилами):
- Штекер на четыре пина + микрофон и три кнопки управления (наушники с 4 проводами/жилами):
- Штекер на четыре пина + микрофон и три кнопки управления (наушники на 5 проводов/жил):
- Штекер на четыре пина + микрофон и три кнопки управления (наушники на 6 проводов/жил):

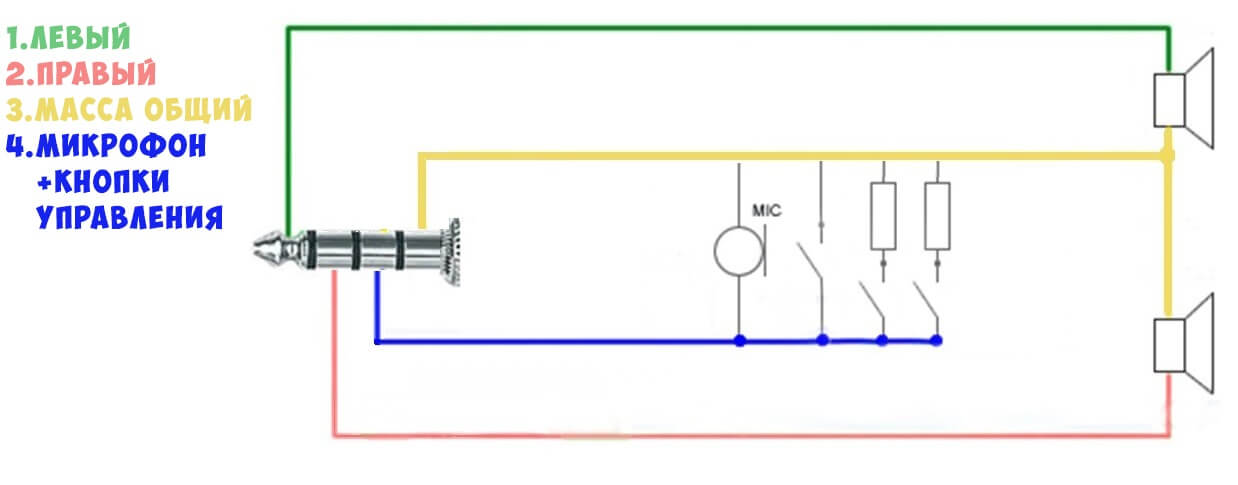

- Наушники с устаревшей на сегодняшний день распайкой штекера + микрофон и три кнопки управления (использовалась в телефонах до 2012 года). Если у Вас гаджет до 2012 года выпуска, то подойдет данная распиновка:
- Есть и нестандартные виды расположения контактов. Вот несколько примеров:
Более подробно о распиновке штекера (мини-джека и не только) – в нашей отдельной статье.

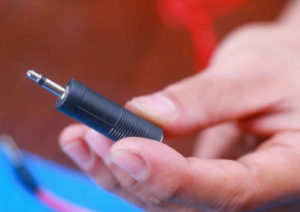

Что делать если поломка связана со штекером?
Если у наушников сломался именно штекер (мини-джек, джек и т. д.), то лучше всего купить новый и припаять его к кабелю. Либо приобрести новый кабель уже с штекером. Ремонт мини-джека обычно нецелесообразен или невозможен. Они совсем не дорогие. 😉
О том, как припаять кабель к новому штекеру можно почитать в подробной инструкции.
- Как своими руками поменять провод в наушниках. Замена и ремонт провода ⭐
- Как починить провод наушников без паяльника
1. Как своими руками поменять провод в наушниках
Замена и ремонт провода
Чтобы заменить провод в наушниках своими руками потребуется не так уж много времени, если действовать правильно. Давайте разберём ремонт кабеля наушников в общем:
- Выявляем место поломки. Чаще всего ломается всё же провод: у штекера, в месте соединения с корпусами или в самих капсюлях. Для понимания можно прозвонить мультиметром (подробнее – здесь) или просто «на ощупь» (детали – тут) Если сломался штекер или излучатели, самостоятельно за ремонт лучше не браться.
- Разбираем наушники. Частично или целиком: там, где нужно для конкретного ремонта. Подробнее о том, как разобрать любые наушники, можно почитать в нашей подробной статье.
- Проводим нужный вид ремонта:
3.1. Подробнее про ремонт кабеля можно почитать в нашей детальной инструкции.
3.2. Замена штекера подробно разобрана в нашей специальной статье.
3.3. Замена кабеля – это сочетание двух предыдущих пунктов. В упомянутых статьях разобраны все детали, а в общем порядок действий такой:
3.3.1. Обрезаем провод в нужных местах: от корпусов и\или от штекера. Логичнее покупать провод с штекером и припаивать его только к наушникам.
3.3.2. При необходимости надеваем термоусадку на нужное место провода. Если припаиваем новый провод к штекеру или корпусам (снаружи), эти места лучше дополнительно защитить термотрубкой.
3.3.3. Зачищаем и залуживаем контакты: на новом кабеле, излучателях и\или штекере.
3.3.4. Аккуратно припаиваем контакты друг к другу. Важно не перепутать, что куда. Замена провода наушников с микрофоном и без него отличается только количеством спаиваемых контактов, это подробно рассмотрено в упоминавшейся инструкции. Можно поменять провод на наушниках и без паяльника, об этом – ниже.
3.3.5. Собираем кабель и изолируем место спайки. Термоусадкой или изолентой.
- Проверяем работоспособность. Лучше до окончательной сборки. То есть, спаяли\связали провода – проверяем. До того, как всё собрали и заизолировали.
- Собираем и пользуемся. Обычно это не сложнее, чем разобрать. Возможно, что-то нужно будет приклеить (части корпусов, амбушюры и так далее, все подробности в упомянутой специальной статье).
Как залудить провод – видео
Как своими руками поменять (паять) провод в наушниках – видео
Как соединить штекер с наушниками – видео
2. Как починить провод наушников без паяльника
Чтобы починить наушники без паяльника, провод или штекер, есть 3 способа:
- Сделать самодельный паяльник и спаять им провода также, как и обычным паяльником.
- Спаять провода без паяльника с помощью паяльной пасты или припоя.
- Просто хорошо скрутить провода, заизолировать их и замотать скотчем/изолетной, либо воспользоваться термоусадочной трубкой, если таковая имеется под рукой.
Способ 2. Паяем без паяльника с помощью припоя — инструкция + видео
Припой
Шаг 1. Залуживаем провода без паяльника.
Нам понадобится:
- Небольшая металлическая емкость, например, крышка от банки с растворимым кофе.
- Припой.
- Канифоль.
- Плита, свеча или зажигалка.
После того, как все приготовили:
- В крышку помещаем кусочки припоя и канифоли.
- Разогреваем емкость до расплавления припоя (на любом источнике открытого пламени).
- Помещаем кусочек провода целиком в расплавленную канифоль.
- После этого помещаем его на 2-3 сек в расплавленный припой.
- Затем извлекаем провод быстрым движением руки и при помощи тряпки удаляем лишний припой. Остаться должен только тонкий равномерный слой припоя.
Шаг 2. Паяем провода без паяльника с помощью припоя.
- Залуженные концы провода скручиваются между собой.
- Место пайки проводов прогреваете до начала плавления припоя.
Способ 3. Соединяем провода без паяльника.
Как соединить провода без паяльника
Прочищаем, обрезаем и скручиваем провода, как описано выше.
После того, как вы хорошенько скрутили провода, их надо заизолировать. Сделать это можно двумя путями:
- Самый простой и почти всегда под рукой — с помощью малярного скотча.

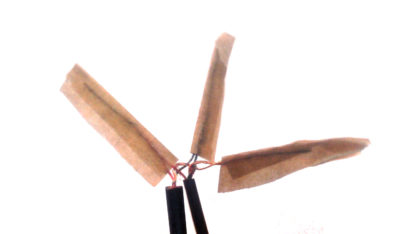

Изолируем провода с помощью малярного скотча
С помощью термоусадочной трубки или термокембрика. Стоит она недорого, продается в любом магазине электроники.
Нам понадобится два варианта такой трубки — один на кабель, другой — на провода. Соответственно, диаметрами — около 1 мм и 4-5 мм.

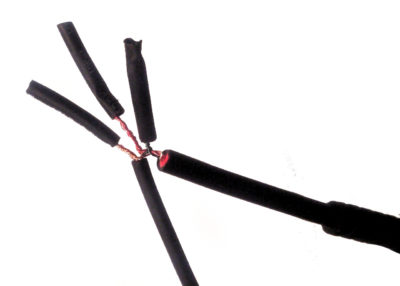

Изолируем провода с помощью кембрика
В случае со скотчем, аккуратно складываем заизолированные проводки вдоль кабеля, затем заклеиваем их скотчем в несколько слоев.

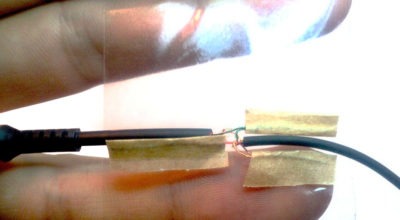

Изолируем провода с помощью малярного скотча
В случае с кембриком надеваем кусочки трубки на наши проводки, также и на сам кабель (на кабель лучше надевать еще до очистки проводов от оплетки), после чего прогреваем трубку либо под лампочкой, либо феном, либо зажигалкой, пока она не сядет по форме провода.

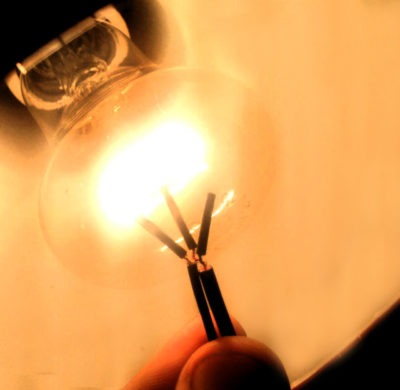

Прогреваем термоусадочную трубку
Прогреваем термоусадочную трубку
После этого подтягиваем термоусадку на кабеле на место стыка проводов и также «усаживаем» ее по размеру кабеля любым из описанных выше способов.
